Hilti

Características & Aplicaciones

Características
  • Parte del sistema Hilti MT: una solución económica y completa para prácticamente todas las estructuras modulares de soporte MEP
  • Alta resistencia a cortante y a la tracción gracias a una fijación mecánica más fiable al carril
  • Fácil de instalar: se inserta en el carril de carga mediante un movimiento de "empuje y giro" con una mano
  • Adaptable: a diferencia de la soldadura, los bloqueos trenzados permiten modificar el carril de carga durante la instalación y para los requisitos de MEP en el futuro
  • Compatible con los carriles de carga del sistema MT: no es necesario dentado en las bridas del canal
Aplicaciones
  • Conexión de todos los equipos compatibles a los carriles de carga MT
  • Montaje de estructuras metálicas con resistencia al cizallamiento para estructuras de soporte MEP utilizando carriles de carga MT (solo versión M10)
  • Recomendado para el uso en entornos secos de interior

Datos técnicos

Documentos & Videos

Twist-lock MT conectado a un carril de instalación

Flexible y sencillo

Fácil deslizamiento dentro del carril, conexión ajustable y robusta

El dentado suele estar presente en los carriles de soporte para garantizar la resistencia de la conexión entre un perfil y sus componentes.

El sistema MT ha cambiado por completo esta regla: con Twist-Lock, ahora es posible conseguir una alta resistencia al cizallamiento y a la extracción sin dentado en el carril.

La instalación de los componentes MT es intuitiva y sencilla gracias a los innovadores conectores Twist-Lock, que se introducen en el carril con una sola mano mediante un movimiento de «empujar y girar».

Ventajas de montar tus soportes modulares con el MT-TL

  • Fácil de instalar - se inserta en el perfil empujando y girando con una mano
  • Fácil de colocar - sin necesidad de muescas, el Twist-Lock se desliza fácilmente a lo largo del perfil
  • Alta resistencia al cizallamiento y al arrancamiento gracias a la fijación mecánica fiable a las bridas del carril
  • Solución rentable - diseño sencillo del mecanismo de conexión

Cómo funciona el twist-lock

Observa cómo se crea el bloqueo mecánico entre el Twist-Lock MT y el riel de soporte

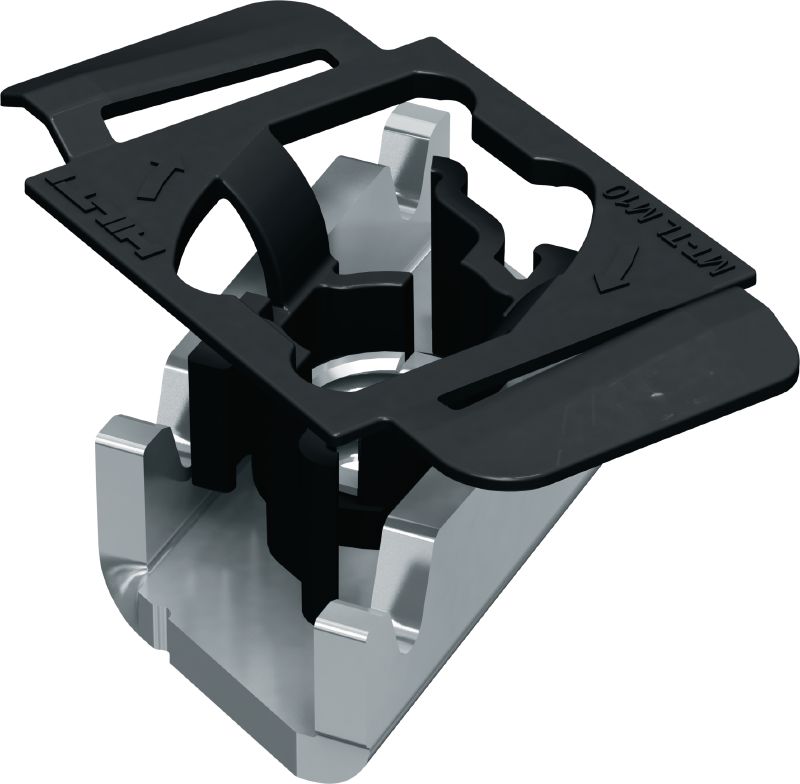

Twist-lock MT en forma de V

Cuando se aplica el par de apriete nominal del Twist-Lock, sus ranuras en forma de V se encajan en los bordes internos del carril, creando un bloqueo mecánico con 8 puntos de contacto.

Estos puntos de contacto garantizan una gran capacidad de carga a cortante o cizallamiento.

Bloqueo por rotación MT

El bloqueo del carril y de Twist-Lock es visible al ojo humano. Este nuevo principio de bloqueo mecánico permite un bloqueo y un ajuste in situ sin errores, exclusivo de Twist-Lock MT.

Fácil instalación con el módulo SI-AT

El módulo AT SI-AT-A22 es un componente pequeño y ligero que se coloca entre la atornilladora y la batería. Procesa los datos en directo de la atornilladora SIW 6AT-A22 para garantizar que el Twist-Lock MT se ha instalado correctamente.

El operario solo tiene que indicar qué Twist-Lock se utiliza -escaneando la caja con el escáner de código de barras integrado en el módulo AT- y la herramienta hace el resto. En cuanto el módulo SI-AT se ilumine en verde, sabrás que el Twist-Lock se ha apretado con el par de apriete exacto.

Montaje de perfiles MT con la atornilladora Hilti SIW 6AT-A22
